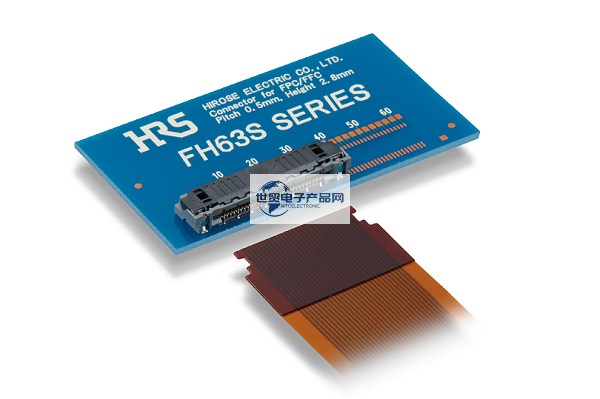

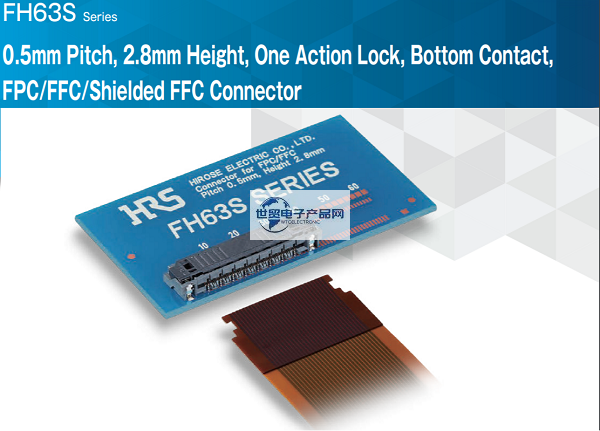

HRS|Hirose|日本广濑FH63S系列0.5mm间距/2.8mm高度/自锁式FPC连接器是一款：0.5mm间距，2.8mm高度，单动锁定，底部接触，FPC/FFC/屏蔽FFC连接器。其主要特点是:1.自动单动锁定设计，安装后只需插入FPC即可锁定单动，有助于提高工作性能。（通过操作锁定释放来移除FPC。）配合FPC时，无需操作锁定杆。可以用一只手插入。FH63S系列的锁定设计有助于缩短装配时间。锁杆不会因操作而损坏，也不会因锁杆操作而导致不完全配合。2.防尘通过独立弹簧两点接触设计实现高接触可靠性，可防止灰尘导致接触失效。3.支持FPC/FFC/屏蔽FFC FH63S，允许您从FPC、FFC和屏蔽FFC中选择。屏蔽FPC可防止EMI。4.高FPC保持力在单次FPC/FFC插入动作后，连接器自动锁定。锁定杆固定住FPC两侧的槽口，即使在较小的插脚数下也能保持较高的FPC保持力。5.FPC/FFC配合检测FPC插入后，可以从上方检查FPC两侧槽口的位置，防止插入不完整。
1、HRS|Hirose|日本广濑FH63S系列0.5mm间距/2.8mm高度/自锁式FPC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 10, 20, 30, 40 |
| 安装间距 | 其他PIN数 |
| 0.5 mm | 开口间距 |
| 连接器长度(间距方向) | 0.5 mm |
| 12.7, 17.7, 22.7, 27.7 mm | (安装部分)列数 |
| 连接器高度 | 1 |
| 2.8 mm | 传输规格 |
| 连接器宽度(纵向) | MIPI D-PHY ver. 1.2, eDP ver. 1.3 |
| 5.15 mm | 传输速度 |
| 接触点位置 | (Max.)使用温度范围 |
| 下接点 | 125 ℃ |
| ZIF/Non-O ZIF/LIF | (Min.)使用温度范围 |
| 推荐的FFC/FPC | -55 ℃ |
| FPC/FFC连接器 | (AC)额定电压 |
| FPC/FFC插入方向 | AC 50.0 V |
| 水平 | (DC)额定电压 |
| 可动片方向 | DC 50.0 V |
| 额定电流 | |
| 0.5 A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑FH63S系列0.5mm间距/2.8mm高度/自锁式FPC连接器主要料号/型号：
| FH63S-20S-0.5SH(99) | FH63S-10S-0.5SH(99) | FH63S-20S-0.5SH | FH63S-10S-0.5SH | FH63S-30S-0.5SH |
| FH63S-40S-0.5SH(99) | FH63S-30S-0.5SH(99) | FH63S-40S-0.5SH |
------------------------------------------------------------------------------------------------
