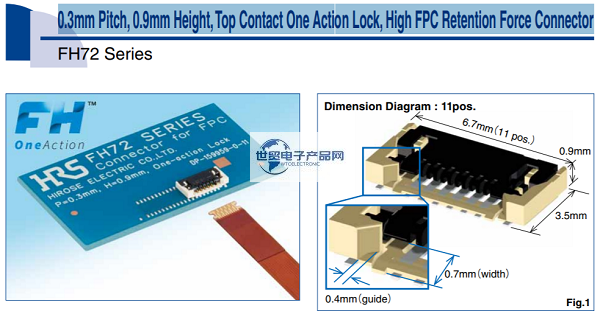

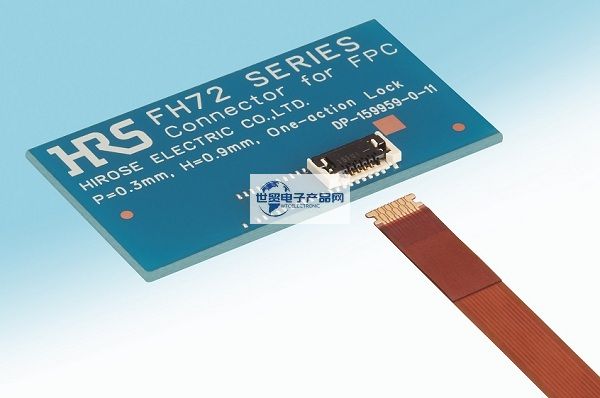

HRS|Hirose|日本广濑FH72系列0.3mm间距/0.9mm高度/自锁式FPC连接器是一款：0.3mm节距、0.9mm高度、上触式单动锁、高保持力的FPC连接器。其主要特点是:1.节省空间设计·0.3mm节间距、3.5mm深度、0.9mm高的节省空间设计。2.自动单动锁设计安装后只需插入FPC即可实现单动锁，有助于提高可操作性。（拆卸时通过操作锁定杆释放锁定。）·FPC配合时不需要操作致动器。·可单手插入。·有助于缩短装配时间操作不会损坏锁定杆。·消除因FPC在锁定过程中移动而导致的故障。3.高FPC保持力·FPC两侧的槽口由锁定杆固定，尽管尺寸较小，但仍产生高FPC保留力。4.易于插入FPC·宽导轨，便于插入FPC。5.兼容0.2mm厚的FPC·3mm节距连接器，兼容0.2mm标准厚度的FPC（适当的金属板刚度可防止FPC在插入和装配过程中变形和问题）。6.检测FPC与原始结构的错配·可通过检查FPC插入状态和FPC模式来检测错配。
1、HRS|Hirose|日本广濑FH72系列0.3mm间距/0.9mm高度/自锁式FPC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 11, 15, 21, 31 |
| 安装间距 | 其他PIN数 |
| 0.6 mm | 开口间距 |
| 连接器长度(间距方向) | 0.3 mm |
| 6.7, 7.9, 9.7, 12.7 mm | (安装部分)列数 |
| 连接器高度 | 2 |
| 0.9 mm | 传输规格 |
| 连接器宽度(纵向) | 传输速度 |
| 3.5 mm | (Max.)使用温度范围 |
| 接触点位置 | 85 ℃ |
| 上接点 | (Min.)使用温度范围 |
| ZIF/Non-O ZIF/LIF | -55 ℃ |
| 推荐的FFC/FPC | (AC)额定电压 |
| FPC | AC 30.0 V |
| FPC/FFC插入方向 | (DC)额定电压 |
| 水平 | DC 30.0 V |
| 可动片方向 | 额定电流 |
| 0.3 A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑FH72系列0.3mm间距/0.9mm高度/自锁式FPC连接器主要料号/型号：
| FH72-15S-0.3SHW(99) | FH72-21S-0.3SHW(99) | FH72-21S-0.3SHW | FH72-11S-0.3SHW(99) | FH72-11S-0.3SHW |
| FH72-15S-0.3SHW | FH72-31S-0.3SHW(99) | FH72-31S-0.3SHW |
------------------------------------------------------------------------------------------------
3、日本HRS连接器--HRS|Hirose|广濑FH72系列0.3mm间距/0.9mm高度/自锁式FPC连接器 此产品销售商：
世贸电子产品网-代理销售【日本HRS连接器--HRS|Hirose|日本广濑FH72系列0.3mm间距/0.9mm高度/自锁式FPC连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
①、世贸电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
