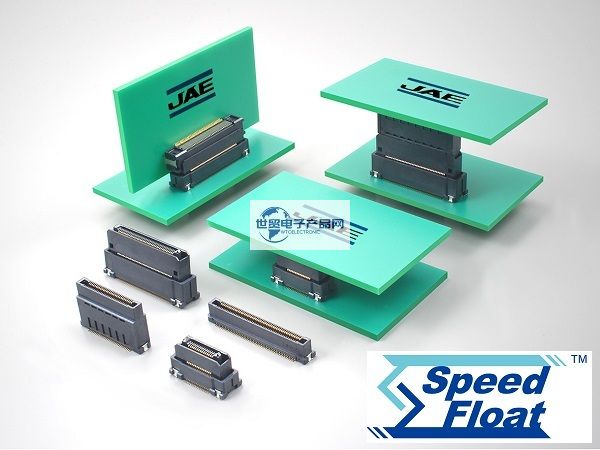

JAE|JAE连接器|日本航空电子MA01系列汽车级高速传输浮动板对板连接器是一款：下一代浮动板对板连接器。该产品采用高度可靠的两点接触结构，实现超过8Gbps的高速传输。该连接器的工作温度范围为-40 ℃至125 ℃，适用于汽车行业特有的恶劣温度环境。其主要特点是:浮动公差:X和Y方向均为0.5毫米,板间堆叠高度公差:Z轴方向0.5毫米,两点接触结构确保高接触可靠性,通过辊表面接触结构实现低插入和移除力,工作温度范围:-40℃至+125℃,8 Gbps+高速传输(10GBASE-KR和PCIe Gen3等效),配有大型导轨的出色对接过程，支持自动装配和对接(配合导轨长度:1.0毫米),支持自动安装,允许在一块板上使用多个连接器,键入以防止错配.主要应用为：车载设备(ADAS-ECU、中央网关等。)、FA设备、半导体制造设备、办公机器、通信设备、测量设备、广播设备以及其他各种应用.
1、JAE|JAE连接器|日本航空电子MA01系列汽车级高速传输浮动板对板连接器的主要产品规格详情：
| Number of Contacts | 30, 40, 60, 80, 90, 100, 120, 140 pos. |
| Contact Pitch | 0.635 mm pitch |
| Rated Current | 0.5 A |
| Rated Voltage | AC 50 Vr.m.s. |
| Contact Resistance | Initial: 50 milliohm max. |
| After test: 100 milliohm max. | |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s., conduction for 1 minute |
| Insulation Resistance | 100 megohm min. |
| Stacking Height | 8, 10, 14, 16, 18, 20, 22, 24, 30 mm |
| Floating Movable Amount | X direction: +/-0.5 mm, |
| Y direction: +/-0.5 mm | |
| Durability | 100 mating cycles |
| Operating Temperature Range | -40 deg. C to +125 deg. C |
| (including conduction temperature rise) |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE连接器|日本航空电子MA01系列汽车级高速传输浮动板对板连接器主要料号/型号：
| MA01F030VAABR500 | MA01R040VABBR600 | MA01R060HAYBR600 | MA01F090VACBR150 | MA01R100VANBR200 |
| MA01F030VABBR300 | MA01R040VADBR500 | MA01F080VAABR500 | MA01R090VABBR600 | MA01R100HAYBR600 |
| MA01F030VACBR150 | MA01R040VANBR200 | MA01F080VABBR300 | MA01R090VADBR500 | MA01F120VAABR500 |
| MA01R030VABBR600 | MA01R040HAYBR600 | MA01F080VACBR150 | MA01R090VANBR200 | MA01F120VABBR300 |
| MA01R030VADBR500 | MA01F060VAABR500 | MA01R080VABBR600 | MA01R090HAYBR600 | MA01F120VACBR150 |
| MA01R030VANBR200 | MA01F060VABBR300 | MA01R080VADBR500 | MA01F100VAABR500 | MA01R120VABBR600 |
| MA01R030HAYBR600 | MA01F060VACBR150 | MA01R080VANBR200 | MA01F100VABBR300 | MA01R120VADBR500 |
| MA01F040VAABR500 | MA01R060VABBR600 | MA01R080HAYBR600 | MA01F100VACBR150 | MA01R120VANBR200 |
| MA01F040VABBR300 | MA01R060VADBR500 | MA01F090VAABR500 | MA01R100VABBR600 | MA01R120HAYBR600 |
| MA01F040VACBR150 | MA01R060VANBR200 | MA01F090VABBR300 | MA01R100VADBR500 | MA01F140VAABR500 |
------------------------------------------------------------------------------------------------
3、日本JAE连接器--JAE|日本航空电子MA01系列汽车级高速传输浮动板对板连接器 此产品销售商：
世贸电子产品网-代理销售【日本JAE连接器--JAE|日本航空电子MA01系列汽车级高速传输浮动板对板连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
①、世贸电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
