JAE连接器-提供JAE|日本航空电子AX01系列高速传输浮动板对板连接器

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

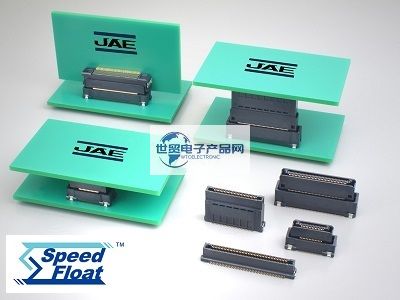

JAE|JAE连接器|日本航空电子AX01系列高速传输浮动板对板连接器是一款:下一代浮动板对板连接器。该产品采用高度可靠的两点接触结构,实现超过8 Gbps的高速传输。其主要特点是:浮动公差:X和Y方向均为+/-0.5毫米,板间堆叠高度公差:Z轴方向+/-0.5毫米,两点接触结构确保高接触可靠性,通过辊表面接触结构实现低插入和移除力,8 Gbps+高速传输(10GBASE-KR和PCIe Gen3),具有大尺寸导轨形状的匹配可操作性,支持自动装配和匹配(配合导轨长度:+/-1.0毫米),支持自动安装,允许在一块板上使用多个连接器,键入以防止错配;主要应用为:FA设备、半导体制造设备、办公机器、通信设备、测量设备、广播设备、游戏机和街机以及其他各种应用.


1、JAE|JAE连接器|日本航空电子AX01系列高速传输浮动板对板连接器的主要产品规格详情:

Number   of Contacts30, 40, 60,   80, 90, 100, 120, 140 pos.
Contact Pitch0.635 mm pitch
Rated Current0.5 A
Rated VoltageAC 50 Vr.m.s.
Contact ResistanceInitial: 50 milliohm max.
After test: 100 milliohm max.
Dielectric Withstanding VoltageAC 250 Vr.m.s., conduction for 1 minute
Insulation Resistance100 megohm min.
Stacking Height8, 10, 14, 16, 18, 20, 22, 24, 30 mm
Floating Movable AmountX direction: +/-0.5 mm,
Y direction: +/-0.5 mm
Durability100 mating cycles
Operating Temperature Range-40 deg. C to +105 deg. C
(including conduction temperature rise)

------------------------------------------------------------------------------------------------

2、日本JAE|JAE连接器|日本航空电子AX01系列高速传输浮动板对板连接器主要料号/型号:

AX01F030VAABR500AX01F060VABBR300AX01F090VACBR150AX01R120HAYBR600AX01R030VADBR500
AX01F040VAABR500AX01F080VABBR300AX01F100VACBR150AX01R140HAYBR600AX01R040VADBR500
AX01F060VAABR500AX01F090VABBR300AX01F120VACBR150AX01R030VABBR600AX01R060VADBR500
AX01F080VAABR500AX01F100VABBR300AX01F140VACBR150AX01R040VABBR600AX01R080VADBR500
AX01F090VAABR500AX01F120VABBR300AX01R030HAYBR600AX01R060VABBR600AX01R090VADBR500
AX01F100VAABR500AX01F140VABBR300AX01R040HAYBR600AX01R080VABBR600AX01R100VADBR500
AX01F120VAABR500AX01F030VACBR150AX01R060HAYBR600AX01R090VABBR600AX01R120VADBR500
AX01F140VAABR500AX01F040VACBR150AX01R080HAYBR600AX01R100VABBR600AX01R140VADBR500
AX01F030VABBR300AX01F060VACBR150AX01R090HAYBR600AX01R120VABBR600AX01R030VANBR200
AX01F040VABBR300AX01F080VACBR150AX01R100HAYBR600AX01R140VABBR600AX01R040VANBR200

------------------------------------------------------------------------------------------------

3、日本JAE连接器--JAE|日本航空电子AX01系列高速传输浮动板对板连接器 此产品销售商:

世贸电子产品网-代理销售【日本JAE连接器--JAE|日本航空电子AX01系列高速传输浮动板对板连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
