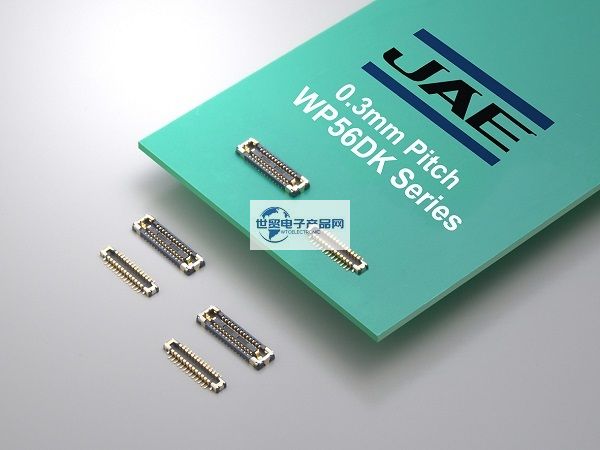

JAE|JAE连接器|日本航空电子WP56DK系列带电源端子的0.3毫米间距超紧凑堆叠型板对板(FPC)连接器是一款：1.6毫米宽度的板对板(FPC)连接器，其端子间距为业界最窄的0.3毫米,通过将端子间距减小到0.3毫米(与传统连接器相比减小了0.05毫米)，30位置连接器的连接器长度将减少0.7毫米。该产品采用JAE的标准多功能压紧装置，可用作电源端子，以减少总引脚数和连接器尺寸。此外，压紧装置还结合了保护性金属配件，为绝缘子的配合面和内表面提供铠装，以实现极限强度和可靠性。由于这种结构，连接器在对准和配合过程中具有改进的可加工性。[在智能手表等高性能紧凑型可穿戴设备中，这些设备内部的PCB比智能手机内部的PCB小得多，这要求这些设备中使用的组件也小得多且密度高。尽管器件的整体尺寸在不断减小，但这些器件的功能和特性仍在不断发展，进一步强调了对连接器等更高密度元件的需求。对于智能手机，由于相机模块数量的增加，连接器的安装空间变得更加高密度。为了满足这些需求，JAE推出了1.6毫米宽度的WP56DK系列板对板(FPC)连接器，其端子间距为业界最窄的0.3毫米];其主要特点是:0.3毫米间距，业界最窄,1.6毫米宽，2排，0.6毫米高,2个电源端子，每个支持3.0A(也用作压紧装置),压紧结构增加了对顶部配合面的保护，以防止损坏绝缘体(铠装),提高了装配工的可操作性，完全匹配时有清晰的咔哒感,两点接触结构，连接可靠,触点上的镍阻挡层防止焊料芯吸,支持MIPI、USB3.1第二代和PCIe第三代传输;主要应用为：智能手表、智能手机、平板电脑、笔记本电脑、数码相机、AR / VR耳机和其他小型移动设备.
1、JAE|JAE连接器|日本航空电子WP56DK系列0.3毫米端子间距超紧凑型板对板(FPC)连接器主要产品规格详情：
| Number of Contacts | 26 positions (+2 power supply terminals) |
| Pitch | 0.3 mm |
| Rated Current | Signal: AC, DC 0.3 A/pos. |
| Power: AC, DC 3.0 A/pos. | |
| Rated Voltage | AC, DC 50 V |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE连接器|日本航空电子WP56DK系列0.3毫米端子间距超紧凑型板对板(FPC)连接器主要料号/型号：
| WP56DK-S026VA1-R15000 |
| WP56DK-P026VA1-R15000 |
------------------------------------------------------------------------------------------------
3、日本JAE连接器--JAE|日本航空电子WP56DK系列0.3毫米端子间距超紧凑型板对板(FPC)连接器 此产品销售商：
世贸电子产品网-代理销售【日本JAE连接器--JAE|日本航空电子WP56DK系列0.3毫米端子间距超紧凑型板对板(FPC)连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
