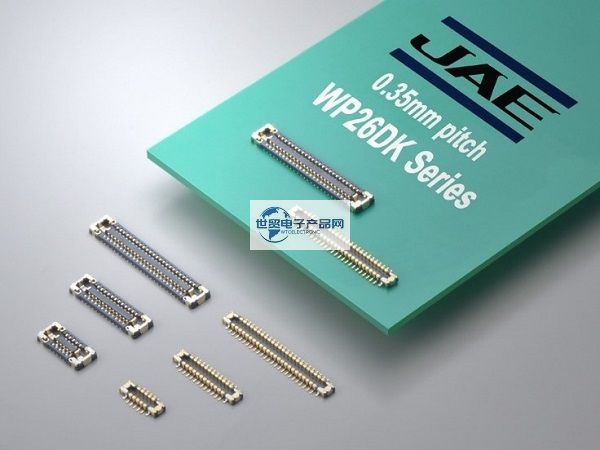

JAE|JAE连接器|日本航空电子WP26DK系列0.35mm间距坚固堆叠式板对板连接器是一款：坚固的0.35毫米间距堆叠型板对板连接器.该产品通过在绝缘子脆弱的内表面和顶部配合面上安装保护性金属配件，大大提高了强度和可靠性。如果在配合过程中连接器最初没有对准，额外的保护对于防止连接器损坏是至关重要的。此外，通过使用2个压紧装置作为电源端子，可以减少所需的端子总数，每个端子可以处理高达3A的电流。这样可以节省电路板安装空间，从而实现器件的小型化，并提高工程师的设计灵活性。其主要特点是:0.35毫米间距，2排，0.6毫米堆垛高度，1.9毫米宽度,两个电源压板，支持3.0A传输,压,结构增加了对配合面的保护，防止损坏绝缘体(铠装),坚固的金属配件设计，防止在配合过程中损坏内部绝缘体表面,通过清晰的点击感提高客户的可使用性,高度可靠的两点接触结构,触点上的镍阻挡层防止焊料芯吸,支持MIPI、USB3.1第二代和PCIe第三代传输.主要应用为：手机、智能手机、可穿戴设备、平板电脑、笔记本电脑、数码相机、VR/AR耳机等小型便携设备.
1、JAE|JAE连接器|日本航空电子WP26DK系列0.35mm间距坚固堆叠式板对板连接器主要产品规格详情：
| Number of Contacts | 10, 16, 24, 30, 34, 40, 48, 50, 60 positions (+2 power) |
| Pitch | 0.35 mm |
| Rated Current | Signal Terminal: AC, DC 0.3A per pos. |
| Power Supply Terminal: AC, DC 3.0A per pos. | |
| Rated Voltage | AC, DC 50 V |
| Contact Resistance | Signal Terminal: 70mΩ max. (initial) |
| Power Supply Terminal: 20mΩ max. (initial) | |
| Insulation Resistance | 100 megohm min. (initial) |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s. 1 minute |
| Mated Height | 0.6 mm |
| Total Insertion Force | 1.5N x (n+4) max. (n: No. of pos.) |
| Total Extraction Force | 0.15N x n min. (n: No. of pos.) |
| Durability Mating Cycles | 30 mating cycles |
| Operating Temperature Range | -40 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE连接器|日本航空电子WP26DK系列0.35mm间距坚固堆叠式板对板连接器主要料号/型号：
| WP26DK-P060VA3-R15000 | WP26DK-P048VA3-R15000 | WP26DK-P034VA3-R15000 | WP26DK-P024VA3-R15000 | WP26DK-S016VA3-R15000 |
| WP26DK-S060VA3-R15000 | WP26DK-S048VA3-R15000 | WP26DK-S034VA3-R15000 | WP26DK-S024VA3-R15000 | WP26DK-P010VA3-R15000 |
| WP26DK-P050VA3-R15000 | WP26DK-P040VA3-R15000 | WP26DK-P030VA3-R15000 | WP26DK-P016VA3-R15000 | WP26DK-S010VA3-R15000 |
| WP26DK-S050VA3-R15000 | WP26DK-S040VA3-R15000 | WP26DK-S030VA3-R15000 |
------------------------------------------------------------------------------------------------
3、日本JAE连接器--JAE|日本航空电子WP26DK系列0.35mm间距坚固堆叠式板对板连接器 此产品销售商：
世贸电子产品网-代理销售【日本JAE连接器--JAE|日本航空电子WP26DK系列0.35mm间距坚固堆叠式板对板连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
