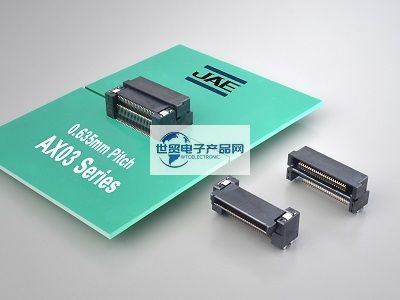

JAE|JAE连接器|日本航空电子AX03系列0.65mm间距水平浮动板对板连接器是一款：通过水平连接提供了低姿态和节省空间的解决方案。同时，采用AX01系列的浮动结构，连接器在X和Y方向具有0.5 mm的浮动结构，可以吸收安装和组装过程中的位置偏移/未对准。加上配套的导轨，连接器成为机器人装配的更佳选择。通常，在单个板上使用多个板对板连接器，使用传统的刚性型板对板连接器导致配合对准困难。AX03系列连接器的浮动结构将吸收安装过程中的位置偏差，并允许同时使用多个板对板连接器。[为了提高生产率、质量和减少人力，使用机器人和自动化机器的自动化生产线变得越来越流行。浮动板对板连接器的使用越来越多，以支持机器人装配，同时确保抗振性和接触可靠性。电路板布局正变得越来越复杂，对允许板水平连接的连接器的需求也在增加。使用水平板连接是理想的，特别是在需要保持连接总高度(包括板本身的厚度)的情况下，低剖面以及水平板连接器有助于避免干扰共享板空间的元件，这些问题往往发生在平行和垂直板连接中。为了迎合这些趋势，JAE推出了AX03系列，用于水平连接的浮动板对板连接器]。其主要特点是:0.635毫米间距，水平连接(AX03系列和AX01系列之间不兼容),浮动公差:X和Y方向均为0.5毫米,配合导轨的长度:X和Y方向均为0.6毫米,通过辊表面接触结构实现低插入和移除力,支持自动安装,允许在一块板上使用多个连接器,焊点目视检查清晰可见;主要应用为：FA设备、半导体制造设备、办公机器、通信设备、测量设备、广播设备、娱乐设备以及其他各种应用.
1、JAE|JAE连接器|日本航空电子AX03系列0.65mm间距水平浮动板对板连接器主要产品规格详情：
| Pitch | 0.635 mm |
| Number of Contacts | 50 positions |
| Floating Tolerance | X direction: ± 0.5 mm, Y direction: ± 0.5 mm |
| Mating Guide | X direction: ± 0.6 mm, Y direction: ± 0.6 mm |
| Rated Current | 0.5 A |
| Rated Voltage | AC 50 Vr.m.s. |
| Contact Resistance | Initial: 70 milliohm max. |
| After test: 100 milliohm max. | |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s., conduction for 1 minute |
| Insulation Resistance | 100 megohm min. |
| Durability | 100 mating cycles |
| Operating Temperature Range | -40 deg. C to +105 deg. C |
| (including conduction temperature rise) |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE连接器|日本航空电子AX03系列0.65mm间距水平浮动板对板连接器主要料号/型号：
| Product Name | Features |
| AX03F050HAX1R550 | Floating board-to-board connector for horizontal connection, Floating side, 50 pos. |
| AX03R050HAY1R500 | Floating board-to-board connector for horizontal connection, Fixed side, 50 pos. |
------------------------------------------------------------------------------------------------
