分类：连接器产品

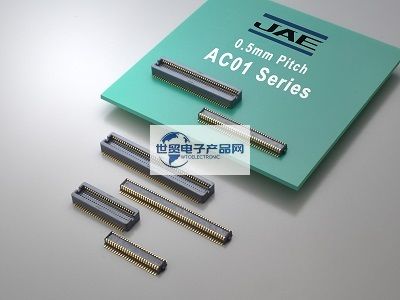

JAE|JAE连接器|日本航空电子AC01系列0.5毫米间距堆叠型板对板连接器是一款：0.5毫米间距的水平板对板连接器，适用于信息和通信设备以及各种其他工业设备。连接器系列有2.5毫米和3.0毫米堆叠高度可供选择，并采用了经过数十年使用证明的高度稳定和可靠的接触结构。其主要特点是:触点间距:0.5毫米；堆叠高度:2.5毫米和3.0毫米(3.0毫米堆垛高度适用于50个位置。和100个位置。仅),高度稳定和可靠的接触结构，经过几十年的使用证明。压纹胶带包装便于SMT生产。主要应用为：信息和通信设备、工厂自动化设备、医疗设备(超声波诊断设备)以及其他各种电气设备。
1、JAE|JAE连接器|日本航空电子AC01系列0.5毫米间距堆叠型板对板连接器主要产品规格详情：
| Number of Contacts | 50, 60, 80, 100 pos. |
| Pitch | 0.5 mm, Double row |
| Rated Current | AC, DC each 0.3A/contact |
| Contact Resistance | 40 milliohm max. |
| Insulation Resistance | 100 megohm min. |
| Dielectric Withstanding Voltage | AC 500 Vr.m.s. (per minute) |
| Stacking Heights | 60 and 80 pos.: 2.5 mm |
| 50 and 100 pos.: 2.5 mm, 3.0 mm | |
| Operating Temperature Range | -40 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE连接器|日本航空电子AC01系列0.5毫米间距堆叠型板对板连接器主要料号/型号：
| Product Name | Features | Number of Positions |
| AC01P050WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 50 pos., Plug | 50 pos. |
| AC01P050WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 50 pos., Plug | 50 pos. |
| AC01P060WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 60 pos., Plug | 60 pos. |
| AC01P060WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 60 pos., Plug | 60 pos. |
| AC01P080WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 80 pos., Plug | 80 pos. |
| AC01P080WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 80 pos., Plug | 80 pos. |
| AC01P100WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 100 pos., Plug | 100 pos. |
| AC01P100WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 100 pos., Plug | 100 pos. |
| AC01S050WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 50 pos., Socket | 50 pos. |
| AC01S050WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 50 pos., Socket | 50 pos. |
| AC01S050WA2R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 50 pos., Socket | 50 pos. |
| AC01S050WA2R2800 | 0.5 mm pitch, Horizontal Board-to-Board connector, 50 pos., Socket | 50 pos. |
| AC01S060WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 60 pos., Socket | 60 pos. |
| AC01S060WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 60 pos., Socket | 60 pos. |
| AC01S080WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 80 pos., Socket | 80 pos. |
| AC01S080WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 80 pos., Socket | 80 pos. |
| AC01S100WA1R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 100 pos., Socket | 100 pos. |
| AC01S100WA1R3000 | 0.5 mm pitch, Horizontal Board-to-Board connector, 100 pos., Socket | 100 pos. |
| AC01S100WA2R500 | 0.5 mm pitch, Horizontal Board-to-Board connector, 100 pos., Socket | 100 pos. |
| AC01S100WA2R2800 | 0.5 mm pitch, Horizontal Board-to-Board connector, 100 pos., Socket | 100 pos. |
------------------------------------------------------------------------------------------------
3、日本JAE连接器--JAE|日本航空电子AC01系列0.5毫米间距堆叠型板对板连接器 此产品销售商：
世贸电子产品网-代理销售【日本JAE连接器--JAE|日本航空电子AC01系列0.5毫米间距堆叠型板对板连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
