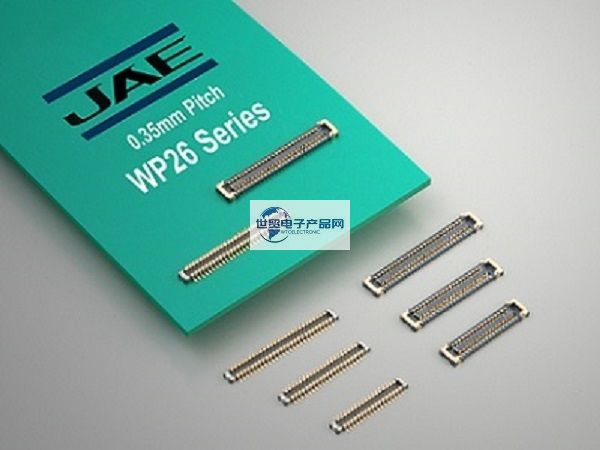

JAE|JAE连接器|日本航空电子WP26系列0.35毫米间距板对板连接器是一款：0.35毫米间距、薄型堆叠型板对板(FPC)连接器，非常适合在智能手机等轻薄紧凑的信息通信设备中进行高密度安装。WP26系列的结构增加了对配合面的保护，以防止在连接器错位时施加力而损坏绝缘体。此外，与JAE之前的产品(WP9系列)相比，它的安装空间减少了15%，从而节省了电路板空间并提高了设计灵活性。其主要特点是:0.35毫米间距，2排，0.6毫米堆垛高度。压紧结构增加了对配合面的保护，防止绝缘体损坏。(装甲),两点接触设计，可抵抗扭曲应力。提高了客户的可操作性，具有清晰的点击感。接触结构确保高耐磨性和高接触可靠性。无铅的。(触点上的镍阻挡层防止焊料芯吸。),信号触点支持10 Gbps传输速率。支持MIPI、USB3.1第二代和PCIe第三代传输。主要应用为：智能手机等信息通信设备.
1、JAE|JAE连接器|日本航空电子WP26系列0.35毫米间距板对板连接器主要产品规格详情：
| Number of Contacts | 10, 24, 34, 40, 42, 54, 60 pos. |
| Pitch | 0.35 mm, 2 rows |
| Rated Current | AC, DC 0.3 A/ terminal |
| Rated Voltage | AC, DC 50 V |
| Contact Resistance | 70 milliohm max. (initial) |
| Insulation Resistance | 100 megohm min. (initial) |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s. for 1 minute |
| Total Insertion Force | 1.5N x n max. (n: No. of pos.) |
| Total Extraction Force | 0.15N x n min. (n: No. of pos.) |
| Life Time | 30 mating cycles |
| Operating Temperature Range | -40 Deg. C to +85 Deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE连接器|日本航空电子WP26系列0.35毫米间距板对板连接器主要料号/型号：
| Product Name | Features | Number of Positions |
| WP26-P024VA1-R15000 | 0.35mm pitch, Stacking type board-to-board (FPC) connector, 24 pos., Plug | 24 pos. |
| WP26-P040VA1-R15000 | 0.35mm pitch, Stacking type board-to-board (FPC) connector, 40 pos., Plug | 40 pos. |
| WP26-S024VA1-R15000 | 0.35mm pitch, Stacking type board-to-board (FPC) connector, 24 pos., Receptacle | 24 pos. |
| WP26-S040VA1-R15000 | 0.35mm pitch, Stacking type board-to-board (FPC) connector, 40 pos., Receptacle | 40 pos. |
------------------------------------------------------------------------------------------------
3、日本JAE连接器--JAE|日本航空电子WP26系列0.35毫米间距板对板连接器 此产品销售商：
世贸电子产品网-代理销售【日本JAE连接器--JAE|日本航空电子WP26系列0.35毫米间距板对板连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
