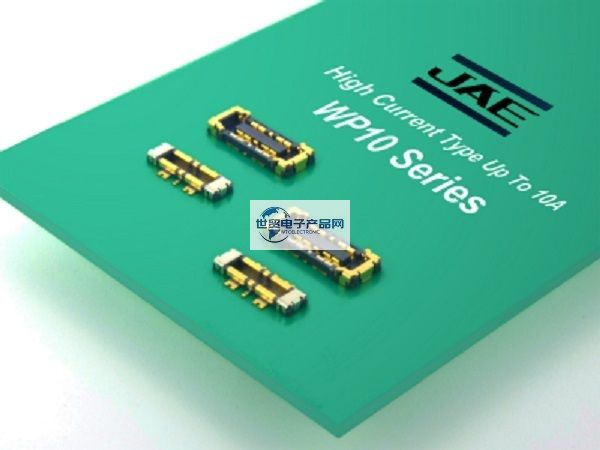

JAE|JAE连接器|日本航空电子WP10系列0.4毫米间距板对板(FPC)连接器是一款:堆叠式板对板(FPC)连接器,外形小巧,节省空间。它非常适合智能手机、可穿戴设备和平板电脑等紧凑型手持设备的电池连接等高电流连接领域。本产品具有高电流兼容电源端子,允许10A的配电。此外,还有一种变体,通过结合使用电源端子和改进的压紧装置,可以支持高达12A的电流。具有锁定区域的压紧结构防止了在配合过程中对连接器的损坏,提高了客户的可操作性,并且还具有高拔出力以防止产品脱离。其主要特点是:0.40毫米间距,2排,0.7毫米堆垛高度,2.2毫米宽度与10A电源兼容的电源端子(5.0A/引脚x 4引脚)。12A变型可用于额外功率的改良压紧。电源和信号端子的两点式结构设计可抵抗扭曲应力。带锁定区域的铠装耐用压紧结构增强了保持力,并增加了对配合面的保护,以防止损坏塑料绝缘体。提高了客户的可操作性,在配合过程中有清晰的点击感。接触结构确保高耐磨性和高导电可靠性。无铅的。(触点上的镍阻挡层。)主要应用为:手机、智能手机、可穿戴设备、平板电脑、笔记本电脑和其他小型便携式设备.
1、JAE|JAE连接器|日本航空电子WP10系列0.4毫米间距板对板(FPC)连接器主要产品规格详情:
Number of Contacts | 2, 4 pos. (signal), 4 pos. (power), 2 pos. (Hold-down) |
Pitch | 0.4 mm, 2 rows |
Rated Current | Signal Terminal: AC, DC 0.4 A/pos. |
Power Supply Terminal: AC, DC 5.0 A/pos. | |
Hold-down: AC, DC 2.0 A/pos. (Only for 12A products) | |
Rated Voltage | AC, DC 50 V |
Contact Resistance (Initial) | Signal Terminal: 20 milliohm max. |
Power Supply Terminal: 5 milliohm max. | |
Hold-down: 20 milliohm max. | |
Insulation Resistance (Initial) | 100 megohm min. |
Dielectric Withstanding Voltage | AC 250 Vr.m.s. (1 minute) |
Total Insertion Force | 40 N max. |
Total Extraction Force | 10 N min. |
Durability Mating Cycles | 30 mating cycles |
Operating Temperature Range | -40 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE连接器|日本航空电子WP10系列0.4毫米间距板对板(FPC)连接器主要料号/型号:
Product Name | Features | Connector Type |
WP10-P004VA12-R15000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, Plug, 4 pos. (Signal), 4 pos. (Power), 2 pos. (Hold-down) | Plug |
WP10-S004VA12-R15000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, Receptacle, 4 pos. (Signal), 4 pos. (Power), 2 pos. (Hold-down) | Receptacle |
WP10-P002VA10-R15000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, Plug, 2 pos. (Signal), 4 pos. (Power) | Plug |
WP10-P004VA10-R15000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, Plug, 4 pos. (Signal), 4 pos. (Power) | Plug |
WP10-S002VA10-R15000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, Receptacle, 2 pos. (Signal), 4 pos. (Power) | Receptacle |
WP10-S004VA10-R15000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, Receptacle, 4 pos. (Signal), 4 pos. (Power) | Receptacle |
------------------------------------------------------------------------------------------------
3、日本JAE连接器--JAE|日本航空电子WP10系列0.4毫米间距板对板(FPC)连接器 此产品销售商:
世贸电子产品网-代理销售【日本JAE连接器--JAE|日本航空电子WP10系列0.4毫米间距板对板(FPC)连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
