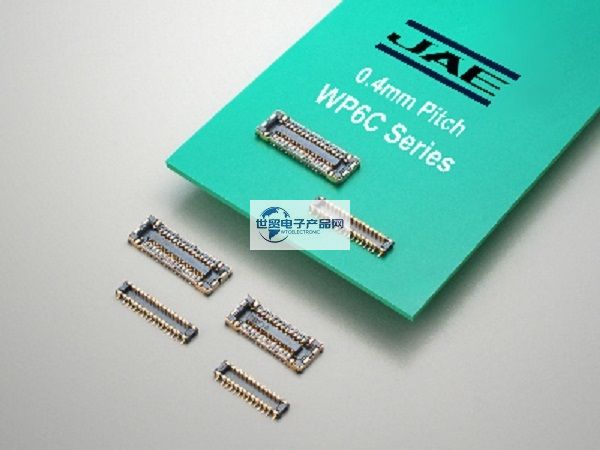

JAE|JAE连接器|日本航空电子WP6C系列0.4毫米间距板对板(FPC)连接器是一款：薄型堆叠型板对板(FPC)连接器，间距为0.4毫米，非常适合高密度安装在超薄信息通信设备中，如手机、智能手机、LCD和笔记本电脑。WP6C系列有一个屏蔽结构，通过在四个角上的专用端子和在插座后侧配备的屏蔽，减少了与安全接地连接配合时的噪音。此外，WP6C系列的安装模式与现有的WP6系列相同。有屏蔽和无屏蔽两种类型都有。其主要特点是:间距0.4毫米，2排，堆垛高度0.8毫米.接触结构确保高耐磨性和高接触可靠性。安全压紧防止绝缘体破损和从FPC脱落。两点接触设计，可抵抗扭曲应力。配接时加强接地连接，屏蔽结构带有防噪声措施。无铅的。(触点上的镍阻挡层防止焊料芯吸。)主要应用为：超薄信息通信设备，如手机、智能手机、液晶显示器和笔记本电脑。
1、JAE|JAE连接器|日本航空电子WP6C系列0.4毫米间距板对板(FPC)连接器主要产品规格详情：
| Number of Positions | 24, 30 pos. |
| Contact Pitch | 0.4 mm, 2 rows |
| Rated Current | AC, DC 0.3 A/ terminal |
| Rated Voltage | AC, DC 50 V |
| Contact Resistance | 70 milliohm max. (initial) |
| Insulation Resistance | 100 megohm min. |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s. (1 minute) |
| Total Insertion Force | 1.5 N x n max. (n: No. of pos.) |
| Total Extraction Force | 0.15 N x n min. (n: No. of pos.) |
| Durability Mating Cycles | 30 mating cycles |
| Operating Temperature Range | -40 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE连接器|日本航空电子WP6C系列0.4毫米间距板对板(FPC)连接器主要料号/型号：
| Product Name | Features | Number of Positions |
| WP6C-P024VA1-R6000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, 24 pos., Plug | 24 pos. |
| WP6C-P030VA1-R6000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, 30 pos., Plug | 30 pos. |
| WP6C-S024VA1-R6000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, 24 pos., Receptacle | 24 pos. |
| WP6C-S030VA1-R6000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, 30 pos., Receptacle | 30 pos. |
------------------------------------------------------------------------------------------------
3、日本JAE连接器--JAE|日本航空电子WP6C系列0.4毫米间距板对板(FPC)连接器 此产品销售商：
世贸电子产品网-代理销售【日本JAE连接器--JAE|日本航空电子WP6C系列0.4毫米间距板对板(FPC)连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
