分类：连接器产品

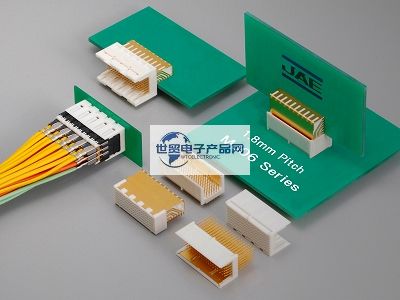

JAE|JAE连接器|日本航空电子MJ06系列通用千兆传输公制系统连接器是一款：用于差分传输的高速信号连接器，与背板/中板类型的设备兼容。它具有卓越的高速传输性能，平衡的传输结构是差分传输的理想选择，并允许简化的安装模式设计。与IEC61076-4-101安装尺寸兼容。使用相同的标准连接器(称为HM连接器)是可能的。线对信号对齐(边对，1.8毫米间距)和接地结构，针对高速差分传输进行了优化。对称引脚结构防止差分信号对之间的偏斜。引脚侧和插座侧连接器的压配合附件(成品直径与0.6毫米直径兼容)。优化电路板布线模式的通孔位置。兼容更大高度为9mm的连接器。从电路板开始，最小插槽距离为17毫米。其主要特点是:通用千兆传输公制系统连接器.主要应用为：工厂自动化设备、半导体制造设备、各种检验和测量设备、服务器/存储设备、通信/网络设备、广播设备、医疗设备等。
1、JAE|JAE连接器|日本航空电子MJ06系列通用千兆传输公制系统连接器主要产品规格详情：
| Number of Contacts | 120 pos. (signal+ground/ module) |
| Differential Impedance | 100 ohm +/- 15ohm (Tr=100ps [10-90%]) |
| Crosstalk | 5 % max. (Tr=100ps [10-90%]) |
| Rated Current | 1 A |
| Rated Voltage | 200 VACr.m.s. |
| Compliant Pin: Single Insertion Force | 100 N max. (after test) |
| Compliant Pin: Single Retention Force | 10 N min. (after test) |
| Applicable Board Thickness | 2.2 mm to 5.0 mm |
| Operating Temperature Range | -35 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE连接器|日本航空电子MJ06系列通用千兆传输公制系统连接器主要料号/型号：
| Product Name | Features | Number of Positions |
| MJ06-120FRP | General purpose gigabit transmission metric system connector, 120 pos., Socket | 120 pos. |
| MJ06-120MRP-1 | General purpose gigabit transmission metric system connector, 120 pos., Pin header | 120 pos. |
| MJ06-120MSP-A0-A | General purpose gigabit transmission metric system connector, 120 pos., Pin header | 120 pos. |
| MJ06-120MSP-A3-A | General purpose gigabit transmission metric system connector, 120 pos., Pin header | 120 pos. |
| MJ06-120MSP-A5-A | General purpose gigabit transmission metric system connector, 120 pos., Pin header | 120 pos. |
| MJ06-120S | General purpose gigabit transmission metric system connector, 120 pos., Shroud | 120 pos. |
------------------------------------------------------------------------------------------------
3、日本JAE连接器--JAE|日本航空电子MJ06系列通用千兆传输公制系统连接器 此产品销售商：
世贸电子产品网-代理销售【日本JAE连接器--JAE|日本航空电子MJ06系列通用千兆传输公制系统连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
