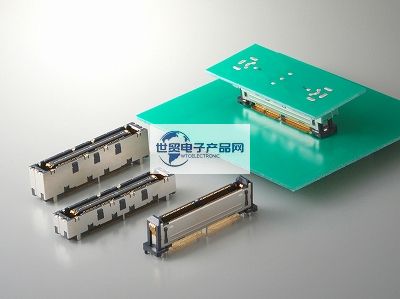

JAE|JAE连接器|日本航空电子WD2系列0.5毫米间距PCI Express连接器是一款：通过减少引脚数结构，节距方向长度减少到三分之二,深度也被最小化，这将有助于为客户节省安装空间,专为PCI Express和显示端口等高速串行传输而设计,插座侧的接地棒，用于ESD(静电放电)对策,有多种配合高度和角度可供选择,节距方向上的配套导轨长度为1.3毫米，横向方向上的长度为1.2毫米,4pos。(2对)用于配接导向区域的电源，每对电流容量为10a，共20a,双列热插拔;其主要特点是:与PCI Express兼容的坞站连接器.
1、JAE|JAE连接器|日本航空电子WD2系列0.5毫米间距PCI Express连接器主要产品规格详情：
| Number of Positions | 100, 144 pos. |
| Contact Pitch | 0.5 mm |
| Operating Temperature Range | -40 deg. C to 85 deg. C |
| Rated Current | 0.5/ terminal, contacts for power 10 A/ pair |
| Contact Resistance | 190 milliohm max. |
| Dielectric Withstanding Voltage | 500 VACr.m.s. (1 minute) |
| Durability Mating Cycles | 10000 times |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE连接器|日本航空电子WD2系列0.5毫米间距PCI Express连接器主要料号/型号：
| Product Name | Features | Number of Positions |
| WD2F100WB3AR300 | Docking connector compatible to PCI Express, 100 pos. (Signal terminal, +4 Power terminals), Receptacle | 100 pos. (Signal terminal, +4 Power terminals) |
| WD2F100WB5AR400 | Docking connector compatible to PCI Express, 100 pos. (Signal terminal, +4 Power terminals), Receptacle | 100 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB1R300 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB2R250 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB3R300 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB4R400 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB5R400 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2M100WB1AR300 | Docking connector compatible to PCI Express, 100 pos. (Signal terminal, +4 Power terminals), Plug | 100 pos. (Signal terminal, +4 Power terminals) |
| WD2M144WB2R300 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Plug | 144 pos. (Signal terminal, +4 Power terminals) |
------------------------------------------------------------------------------------------------
3、日本JAE连接器--JAE|日本航空电子WD2系列0.5毫米间距PCI Express连接器 此产品销售商：
世贸电子产品网-代理销售【日本JAE连接器--JAE|日本航空电子WD2系列0.5毫米间距PCI Express连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
