JAE连接器-提供JAE|日本航空电子IL-WX系列0.8毫米间距板对板连接器

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

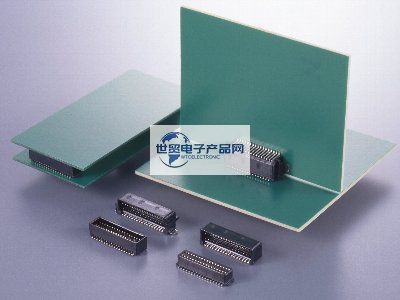

JAE|JAE连接器|日本航空电子IL-WX系列0.8毫米间距板对板连接器是一款:设计用于板对板应用。极小间距设计,双排触点排列,中心在0.8毫米。该连接器具有自动安装的SMT触点配置。它旨在用于尺寸缩小非常重要的便携式设备。其主要特点是:0.8毫米间距,SMT,平行/垂直,薄型,平行板之间的连接间距为4.5毫米,插座(直)和插头(直/直角)的组合可实现垂直和平行连接。连接器底部两侧的凸台确保在板上的正确定位。直角引脚接头的两侧设计有金属压紧装置,可防止自动封装过程中出现浮动,并提高在电路板上的保持力。适合自动包装的配置。足够的吸附面。易于图像识别的终端长度。


1、JAE|JAE连接器|日本航空电子IL-WX系列0.8毫米间距板对板连接器主要产品规格详情:

Number   of Contacts6, 8, 10, 12,   14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36
Rated Current0.5 A
Dielectric Withstanding Voltage500 VACr.m.s. (1 minute)
Insulation Resistance100 megohm min.
Contact Resistance20 milliohm max.
Operating Temperature Range-40 deg. C to +85 deg. C

------------------------------------------------------------------------------------------------

2、日本JAE|JAE连接器|日本航空电子IL-WX系列0.8毫米间距板对板连接器主要料号/型号:

IL-WX-10PB-HF-A1-B-E1000IL-WX-10S-VF-B-E1000EIL-WX-12SB-VF-B-E1000EIL-WX-14P-HF-HD-S-B-E1000EIL-WX-16PB-VF-B-E1000E
IL-WX-10PB-HF-B-E1000EIL-WX-12PB-HF-A1-B-E1000IL-WX-12S-VF-B-E1000EIL-WX-14P-VF-B-E1000EIL-WX-16P-HF-B-E1000E
IL-WX-10PB-HF-HD-S-B-E1000EIL-WX-12PB-HF-B-E1000EIL-WX-14PB-HF-A1-B-E1000IL-WX-14SB-VF-A1-B-E1000EIL-WX-16P-VF-B-E1000E
IL-WX-10PB-VF-B-E1000EIL-WX-12PB-HF-HD-S-A1-B-E1000EIL-WX-14PB-HF-B-E1000EIL-WX-14SB-VF-B-E1000EIL-WX-16SB-VF-A1-B-E1000E
IL-WX-10P-HF-A1-B-E1000IL-WX-12PB-HF-HD-S-B-E1000EIL-WX-14PB-HF-HD-S-A1-B-E1000EIL-WX-14S-VF-A1-B-E1000EIL-WX-16SB-VF-B-E1000E
IL-WX-10P-HF-B-E1000EIL-WX-12PB-VF-B-E1000EIL-WX-14PB-HF-HD-S-B-E1000EIL-WX-14S-VF-B-E1000EIL-WX-16S-VF-B-E1000E
IL-WX-10P-HF-HD-S-B-E1000EIL-WX-12P-HF-B-E1000EIL-WX-14PB-VF-A1-B-E1000IL-WX-16PB-HF-A1-B-E1000IL-WX-18PB-HF-B-E1000E
IL-WX-10P-VF-B-E1000EIL-WX-12P-HF-HD-S-B-E1000EIL-WX-14PB-VF-B-E1000EIL-WX-16PB-HF-B-E1000EIL-WX-18PB-HF-HD-S-A1-B-E1000E
IL-WX-10SB-VF-A1-B-E1000EIL-WX-12P-VF-B-E1000EIL-WX-14P-HF-A1-B-E1000IL-WX-16PB-HF-HD-S-B-E1000EIL-WX-18PB-HF-HD-S-B-E1000E
IL-WX-10SB-VF-B-E1000EIL-WX-12SB-VF-A1-B-E1000EIL-WX-14P-HF-B-E1000EIL-WX-16PB-VF-A1-B-E1000IL-WX-18PB-VF-B-E1000E

3、日本JAE连接器--JAE|日本航空电子IL-WX系列0.8毫米间距板对板连接器 此产品销售商:

世贸电子产品网-代理销售【日本JAE连接器--JAE|日本航空电子IL-WX系列0.8毫米间距板对板连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
