极细同轴线束-生产/提供KEL(科陆)TSL21-31S|0.55mm间距|#32-#46极细同轴线束

分类: 线束线缆产品

专业代理销售提供:连接器|线束|线缆产品

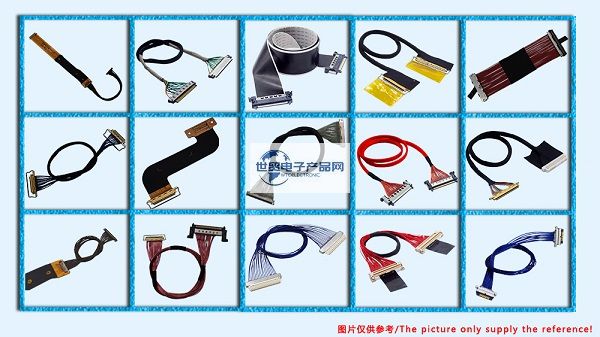

KEL TSL21-31S极细同轴线束是一款:由KEL(日本科陆)公司生产的TSL系列中料号为TSL21-31S|接点间距:0.55mm的极细同轴连接器与可适配的极细同轴线(AWG):#32 #36 #38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(世贸电子产品网)专业生产极细同轴线束-生产及代理销售KEL(日本科陆)TSL21-31S|0.55mm间距|#36-#46极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).


------------------------------------------------------------------------------------------------
1、KEL(科陆)TSL21-31S|0.55mm间距|32awg-46awg|极细同轴线束所使用的连接器 示意图及规格与特点


TSL系列是下一代线束,可实现线束长度为1000   mm的高速传输;间距为0.55毫米,31针,10对差分对(AWG#32同轴20线)和一根线束可以传输320   Gbps。高速传输阻抗控制,还通过平滑接地方式和传输路径采取了共振对策。另外,有效配对长度长度设置为0.5   mm,以减少插入物的穿透量。与传输特性有关的短截线长度的设计也已得到优化,以改善衰减量。除此之外,继承了在传统的极性同轴电缆连接器中已经采用多点外壳外罩封闭的结构,以加强噪音对策;此外,该系列具有良好的锁定结构,带有点击感拉线胶带已连接到连接器,并且通过拉动胶带,可以在解锁的同时将其取出,从而提高了可使用性。
特征
支持高达32   Gbps的高速差分传输。
阻抗控制通过缓和掉落地面和传输路径来采取共振对策,以改善衰减量。
有效配对长度长度设置为0.5   mm,减少插入件的插入量,优化与传输特性相关的短截线长度的设计,并改善衰减量。
多点接地机构和金属外壳外罩封闭整个连接器的结构,加强了噪音对策
采用良好的锁扣结构,带有点击感
准备连接器的拉带,然后拉开胶带以解锁连接器,然后轻松,牢固地将其卸下。
连接方式支持水平连接和垂直连接。

------------------------------------------------------------------------------------------------
2、KEL(日本科陆)TSL00-31L-A|0.55mm间距|36awg-46awg|极细同轴线束所使用的极细同轴线示意图与规格参数


------------------------------------------------------------------------------------------------
3、本公司生产的极细同轴线束所使用的KEL(日本科陆)公司的极细同轴线连接器料号或型号明细如下

我司可生产的KEL品牌类的同轴线连接器料号清单表
SSL20-10SBSSL20-20SBSSL20-30SBSSL20-40SBUSL20-20S
USL20-30SUSL20-40STMC21-51-1USLS20-20USLS20-30
USLS20-40USLS21-34XSLS20-30XSLS20-40XSLS20-40-A
XSLS20-40-BXSLS20-52-BXSL20-48STSL21-31STSL00-31L-A
TSL00-31S-A



------------------------------------------------------------------------------------------------
4、极细同轴线束-KEL(日本科陆) TSL21-31S|0.55mm间距|#32-#46极细同轴线束 此产品生产销售商:
世贸电子
产品网--生产销售提供【极细同轴线束-KEL(日本科陆)TSL21-31S|0.55mm间距|#32-#46极细同轴线束】以及I-PEX、JAE、HRS、HONDA、KEL等品牌生产的极细同轴类连接器与32AWG-46AWG极细同轴线以及1.25PH-0.25PH间距焊接类连接器加工组合而成的Micro Coaxial Cable线束组立产品;如果您想购买或了解我们可提供哪些(极细同轴线束|Micro Coaxial Cable线束组立产品)解决方案,欢迎通过下面方式联系我们.
