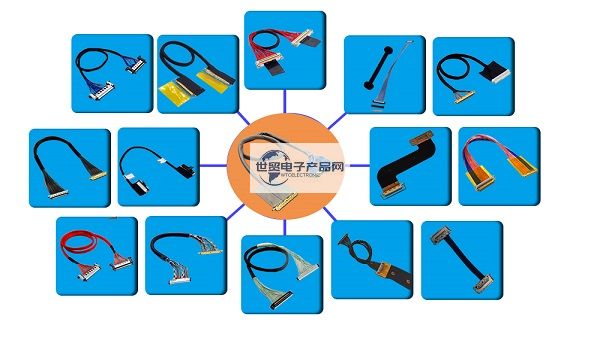

KEL USLS20-30极细同轴线束是一款:由KEL(日本科陆)公司生产的USLS系列中料号为USLS20-30|接点间距:0.4mm的极细同轴连接器与可适配的极细同轴线(AWG):#38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(世贸电子产品网)专业生产极细同轴线束-生产及代理销售KEL(日本科陆)USLS20-30|0.4mm间距|#38-#46极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).
------------------------------------------------------------------------------------------------
1、KEL(日本科陆)USLS20-30|0.4mm间距|36awg-46awg|极细同轴线束所使用的连接器 示意图及规格与特点:
“USLS 系列”是用于0.4 mm间距极细同轴电缆(AWG#42)的压焊连接器;“USL 系列”它是一种堆叠连接类型。在手机等中,底板的密度越来越大,在底板的边缘安装连接器变得不可能。该产品确保了 0.35 mm 的有效配对长度配合长度并实现了 1.65 mm 的低剖面堆叠高度。它具有防撬结构,这是堆叠安装类型的问题。由于堆叠安装,在配合过程中具有出色的可加工性。该系列产品涵盖20、30和40极数。该产品的一大特点是它是一种无铅产品,采用无焊料连接和批量压焊式。通过准备堆叠类型,可以支持一侧底板侧连接器的直角 (USL) 和一侧底板侧连接器的直角 (USLS) 组合。此外,还可以在手机中的后接通电缆。 |
特征 |
连接器安装高度为1.65毫米,配合宽度为3.05毫米。 |
可以应对的微型同轴电缆(AWG#42)。 |
压接,因此提高了连接可靠性,并使连接器紧凑。 |
采用金属壳噪音对策和产品强度。 |
多点处提供接地端子传输特点/ EMS特性。 |
确保了0.35毫米的有效配对长度 |
底板镍屏障以防止焊料浮起。 |
压接后接通电缆可将电缆穿过φ4mm的细管。 |
提供特殊的提取夹具。 |
------------------------------------------------------------------------------------------------
2、KEL(日本科陆)USLS20-30|0.4mm间距|36awg-46awg|极细同轴线束所使用的极细同轴线示意图与规格参数:
