汽车线束布置注意事项

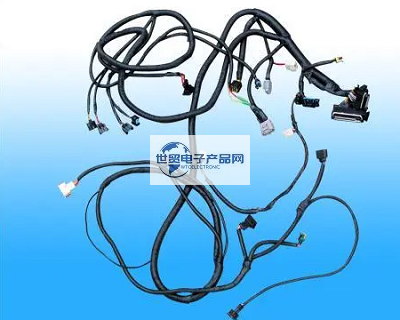

跟着现代汽车安全性、舒适性及环保要求的不断提高，汽车上的电路数量与用电量显着增加，从而使很多线束在有限的汽车空间中怎么更有用合理安顿已成为汽车制造业面临的问题。本文以汽车线束安顿为中心，对布置注意事项作概要介绍。

-------------------------------------------------------------------------------------------------

一、线束固定点安顿合理，固定可靠
(1)根据线束在整车上的实践设备方位，为了避免线束的低垂、移位，考虑线束的分量、固定方法和固定方位的便当性，线束有必要有满意、合理的固定点和固定方法进行固定。
(2)据线束的走向、车身的具体形状设置固定点，在没有支点的直线距离上两固定点距离一般不大于300mm;在钝角拐点方位可安顿一个固定点;在直角拐点需安顿两个固定点;锐角拐点在线束中避免出现。
(3)据线束的形状、外径巨细挑选固定卡扣的类型和巨细，并满意承受线束分量的需求。
(4)在和其它线束、电器件联接的插接件方位，在插接件前不大于120mm的合适方位，考虑设置固定点。
(5)考虑在支点方位的干线上设置固定点，固定点距离支点不大于100mm。
(6)在固定卡扣的设备方向上，有必要有满意的空间以便当卡扣的设备、拆开。

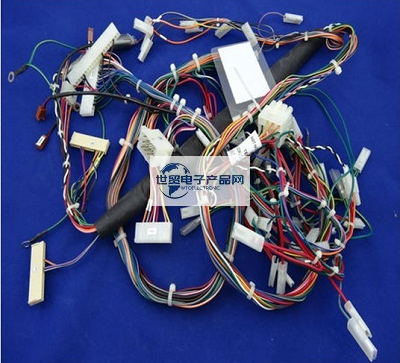

二、外观整齐、成束配置
(1)线束安顿应沿边、沿槽(车身上规划的走线槽)，避免线束直接承受压力。驾驶室内不得有线束显露;在可以观察到线束的方位，如：机舱部位，设置夺目的吸引点或夺目的色彩，在此设备的线束不突出、不显眼。
(2)摆放方法在投影方向上，按横平竖直的棋盘式摆放，避免斜线安顿。
(3)与管路的空地均匀，与周围零部件的空地合理。

三、线束避免与周围部件干与
(1)不直接和车身锐边接触，一要留有空地，二要增加维护避免车身锐边损坏线束外部绝缘层，导致短路事端;
(2)设备在振动或运动部件上时，应视实践状况预留长度。此预留长度根据部件振动崎岖、运动件的最大运动行程确认。保证预留长度可以不使振动在线束上转递、不使线束承受拉力。线束长时间承受振动传递或拉力则或许导致线束内部接点/插接件端子间出现虚接现象。如：发动机线束和发动机舱线束的联接。
(3)与运动零部件之间的空地应大于25mm，如：雨刮电机的导线和连杆的空地。
(4)与排气歧管之间的距离应大于50mm。
(5)与发动机处温度大于150℃的零部件距离大于50mm。
(6)不与燃油管路、制动管路运用相同的固定点。
(7)不与燃油管路、制动管路穿插或接触。尤其是在线束联接部位和油路联接部位，避免线路表面破损短路和油料蒸腾密度等条件均达到必定条件时引起火灾。

-------------------------------------------------------------------------------------------------

四、防电磁烦扰性
(1)音响线束有必要有防电磁烦扰方法，保证音响系统等收集信号的信噪比，使之可以正常作业。
(2)发动机控制模块信号线、表面信号线、ABS信号线、气囊信号线有必要有防电磁烦扰方法( 如选用：双绞线、屏蔽线等)，保证各个系统可以正常作业。
(3)避开零部件电磁烦扰源，如：将一些信号线的方位安顿到尽或许离烦扰源：电喇叭、燃烧线圈、电机类用电器等较远的方位。
(4)传感器信号电源线应避开大电流零部件的电源线，其距离应大于300mm，避免信号遭到烦扰。
(5)合理安顿用电器，缩短信号线的长度。
(6)一些要害系统、重要系统的接地线单独安顿在一方位，避免遭到其它接地线的烦扰。如：安全气囊系统、ABS、ECU发动机控制系统和音响系统等均为系统内实施双线制，整个系统选用一个接地址。
(7)在简略遭到烦扰方位的用电器外壳上，增加屏蔽接地。

五、考虑设备工艺性、修补工艺性
(1)设备时不要把线束拉的太紧(尤其在横向安顿线束)，避免行进车辆在波动状态下，引起线束固定点方位错动，导致两固定点之间距离瞬间增大，从而拉长线束构成线束内部接点拉脱/虚接、导线参数变化，甚至拉断导线。
(2)线束设备后，周围要有满意的空地通过，保证不被其它部件压到、不被其它部件及其紧固件挤碰。避免线束绝缘层被夹断、磨损或决裂引起接地等毛病。
(3)不在挨近方位安顿类型和色彩均相同的插接件。避免设备过程中出现误插，损坏线束和用电器。
(4)插接件安顿在简略发现的方位、安顿在手和东西简略操作的方位。为了便于检查、修补，需求按照实践设备状况考虑电器件所带导线的长度。如果电器件设备在表面易操作的方位，可以省去导线直接将插接件联接到部件上;若电器件设备方位比较荫蔽，且后期修补拆开困难时，可以按照需求将电器件所带的导线长度恰当增加，使插接件的安顿在便于检查、修补的方位。
(5)发动机设备后插接件应要很便当的联接，在此主要是指发动机线束和发动机舱线束、发动机控制器ECU的联接。由于发动机在作业状态下处于状态振动，为了使发动机线束和机舱线束、ECU联接可靠，不光需求恰当增加发动机线束的长度(一般增加长度不小于50mm)，还需求在发动机线束端的插接件前100mm左右增加一个固定点，将其固定在车身上以避免发动机振动的传递，导致插接件松动、端子虚接。
(6)插接件和线束可以很简略的通过车身的过线孔，便当设备、节约设备时间。
(7)线束如从驾驶室内向室外通过钣金孔，外部线束有必要低于过线孔，避免在线束上滴、洒液体后，有进入室内的或许。
(8)四门线束和座舱线束联接时，车门上过线孔低于车身侧围上过线孔。如门线束胶套上有液体，只有或许进入车门而不能进入驾驶室。
(9)在表面板处设备的电器设备：组合表面、开关面板、空调面板和音响系统及显示屏等与表面板线束联接的插接件接头，应按实践需求预留满意的长度。根据电器设备的设备深度、插座的方位、插座开口方向和电器件设备后的后部空间，按照操作的便当性，恰当增加线束上接头的预留长度。以插接件方位在电器设备的中间方位，为例：预留长度L=电器设备设备深度h+电器设备面板宽度0.7B+100(mm)其中：电器设备设备深度h—指电器设备设备完成后，外部装修面到内部电器设备联接插座的距离;电器设备面板宽度0.7B--指电器设备前部装修面高度的0.7倍。
(10)四门开关线束的预留长度、室内顶棚上的顶灯及开关线束接头的预留长度，也参照表面板处设备的电器设备的核算方法核算。
(11)音响天线线束的长度确认相同需求考虑设备时预留满意长度。
(12)其它对插的线束接头，考虑线束拆开便当的需求预留长度。关于电器件设备在表面方位、设备在座椅下部(翻开座椅可以操作)、付表面板下(拆下付表面板可操作)或两线束总成对插等状况，可不预留长度，参照实践丈量成果和插接件参数规划即可。
(13)需求考虑在插接件的插接方向，有必要留有大于两倍插头对插方向长度的空间。

六、其他注意事项
(1)和振动或运动件联接的插件要有固定，避免振动在线束上的传递，导致线束内联接点及插接件内端子的虚接。
(2)考虑汽车碰撞时，线束不能遭到揉捏。线束揉捏决裂，内部短路会瞬间引起火灾，对驾乘人员构成进一步伤害。
(3)插件不要直接和雨水等外界环境接触、不要和油类接触、不要安顿在雨水调集区域或汽车外部，有必要安顿在上述区域时要选用防护方法。选用防水插件运用胶塞或胶套、在插件内增加凡士林等方法，避免插件内进水使端子表面氧化。
(4)有必要保证线束上橡胶件的可靠性。线束过孔胶套有必要设备可靠，在正常运用状况下，胶套不能脱离设备方位。
(5)运用金属卡扣时，有必要在卡扣上设置塑料或橡胶维护。
(6)在车轮处、地板下面的线束，需求增加相应的防护。避免在越野、沙石路或冬季冰雪路面上行进，飞溅起坚硬的石头、冰雪块将线束打烂。
(7)保险丝和继电器更换的便当性，运用频率高的用电器，其保险丝和继电器在保险丝盒内的方位安顿在易寻找、易操作的方位。

七、蓄电池正极、负极维护
(1)蓄电池正极端子和蓄电池盖板或发动机盖之间有必要留有不小于20mm的空地，避免短路，引起蓄电池瞬间大电流放电构成蓄电池爆炸。
(2)蓄电池正极端子有必要设置绝缘塑料维护罩或其它不易变形的维护方法，一起保证维护方法不易脱离。
(3)蓄电池正极电缆和运动部件的空地有必要在25mm以上。
(4)蓄电池正极电缆在或许状况下，要规划的短一些。
(5)起动机正极有必要运用塑料维护罩。
(6)蓄电池负极有必要固定于车身，负极固定有必要运用螺栓或螺母，然后发动机和变速箱本体分别单独搭铁车身。

八、接地线安顿
(1)接地址安顿在底盘或车身结构件上，即：安顿在大一点的构件上，这样构件大、导电截面大、压降小，不会出现较大的、显着的接地址压差，影响回路内用电器的正常作业。
(2)接地址不要安顿在雨水调集区域或车外，避免接地址被腐蚀后接触不良。
(3)蓄电池接地在接近蓄电池最近的钣金构件上;
(4)避免在车门上安顿接地线的搭铁点(由于车门和车壳的联接为铰链联接，为避免接触电阻增加、压降增大)。
(5)不要在接地址方位涂漆，避免接触不良。

九、线束及保险丝盒的散热
(1)运用频度高、作业时间长、负载电流大的用电器，其电源导线尽或许不要在一起安顿，归纳考虑外部包扎方法。线束内部温度升高到必定温度，导线外部绝缘层会产生塑性变形、粘结等现象，甚至引起短路。
(2)运用频次高、作业时间长、负载电流大的用电器，其熔断器、继电器安顿时恰当增加相互间距离，或和运用频次低、短时间作业、负载电流小的熔断器、继电器距离安顿。避免热量调集，构成部分温度上升，降低功能和寿命。

-------------------------------------------------------------------------------------------------
