关于线束的难题简析

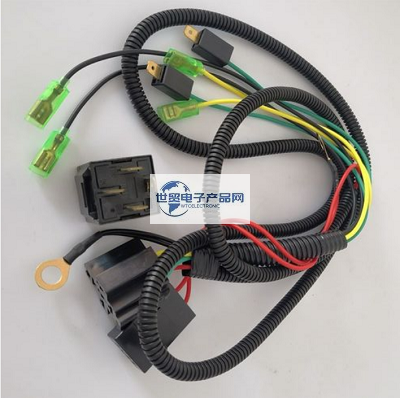

汽车线束是汽车电子产品电气系统的关键组成部分，也是汽车常见故障的多发阶段。如何在整个设计过程中提高汽车线束工作的可信度，降低汽车设备的故障率，确保在较少的时间内进行故障检测，成为汽车电气系统设计的焦点。

汽车电气系统的设计始于整车或程序的新项目开始，关键设计步骤的重要环节是，电气系统的基本原理设计和电气系统的三维布局必须顺利进行。如果将电气系统的基本原理设计与生命进行比较，那么电气系统的三维布局就是承载生命的四肢。电气系统三维布局的质量立即危及样车研发的质量。高效的三维布局可以减少整个研发过程中的问题，降低研发成本，减少整车设计时间。

电气系统三维布局的关键是利用CATIA、PRONE等三维软件对整车电气元件、电子线束及相关固定结构进行布局，包括家用电器元件的三维布局及其电气设备线束的三维布局，其中家用电器元件的关键是根据整车的实际结构进行布局。本文根据具体的汽车线束三维布局经验，交流了一些基本原则和常见问题。关键是从线束组装、线束可扩展性及其线束安全性和可信度等方面进行讨论，为汽车电气线束的三维布局设计提供了基本的设计规则。

---------------------------------------------------------------------------------------------------

汽车线束三维布置的一般步骤。

汽车电气系统根据不同的部件分为汽车底盘、汽车仪表板、柴油发动机、变速箱等不同的控制模块。对于每个控制模块，电气设备布局首先进行，各项任务由电气系统设计师和汽车技术工程师相互配合。电气设备布置方案明确后，线束向设计开始，线束向设计按照汽车电气线束布置标准进行，向计划方案进行校准，直至有效。电气设备线束向设计后，根据线束向明确固定方法和结构，对固定方法和结构进行抗压强度和干预校准，根据后续明确的设计方案绘制电气设备线束二维图。关于固定结构的二维图。以下是关键讨论汽车线束布局全过程中的基本设计标准和常见问题。

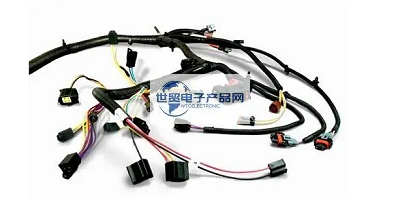

汽车线束布置的基本标准和常见问题。

在设计汽车线束的三维方向时，我们必须充分整合车身的食物。窗框等线束附着在车身上的详细情况，全面考虑车辆电气设备部件的综合性和全面性。线束布置设计还应考虑线束固定的问题，并根据食品零件的结构。车辆机械系统明确固定方法及其支撑点总数；当控制板较多且需要集中布置时，应主要考虑控制板的布置。

线束固定结构易于组装。

在设计线束固定方法和固定结构时，必须考虑装配，不能在追求完美的固定和可靠的装配过程中改进过多的过程，并根据具体的设计经验交流以下常见问题。

1)尽量选择简单的固定方法，特别是在室内空间狭窄的地区，如车门内部布线。白色车身和车内布线，由于室内空间狭窄，尽量选择塑料扣或胶带固定。

2)过孔橡胶护套应设计在安装力小于100N的情况下，可完全组装在米金孔内。

3)对于必须用手指铆接的固定卡，实际操作力为45N；手夹固定卡实际操作力为75N。

4)在线束固定结构及其相关功能盒设计的整个过程中，尽量选择常用的标件，尽量避免标件类型，减少装配和维护中常用工具的应用。

5)鉴于装配过程中连接器或线束固定结构必须穿过汽车驾驶室的情况，如果标准件选择一般六角螺母和地脚螺栓，一个人很难单独进行，一般考虑选择焊接螺母或自攻螺钉进行固定。

6)线束的固定孔应尽可能在零件的平面图区域打开。当斜面固定时，最好在零件上做一个小平面。

7)电气设备线束布置时，尽量考虑大总程模块化设计装配，提高生产线装配速率。比如变速箱线束。柴油发动机线束分别装配到变速箱和柴油发动机本身，然后作为整体装配到汽车底盘上。

3.汇总

随着汽车电子电器技术的发展趋势，汽车切割机设备越来越多，对汽车电气设备线束的可信度提出了越来越高的规定。在电气系统设计阶段，有效可靠的电气设备线束布置可以降低开发进度，降低汽车成本，提高电气系统工作的可信度。如何使用三维软件进行更准确的电气设备三维布局设计需要再次探索。

---------------------------------------------------------------------------------------------------
