I-PEX|日本第一精工有哪些适用于超声波探头组件用的线缆类连接器？

医疗电子设备对于线缆类连接器需求越来越多。也需要连接器与线缆能有耐潮湿、耐冲击、耐插拔、能自净，防EMI等性能，从而能够提供可靠的连接性能以及高度的信号完整性。用户希望医疗设备能日复一日地持续提供可靠性能，因此这些连接器和线缆必须要能在恶劣工作环境下的日常使用，不会因此受损或损耗。同时也希望连接器的插拔寿命能超过上千次。此外，监管部门漫长的批准周期和较长的产品寿命亦要求零件供应商必须确保他们的产品维持一定年限的生命周期。因此在选择用于医疗设备设计的电缆连接器时，有着悠久历史、在医疗电子设备行业中有着成功的应用经验、同时能提供广泛的解决方案来满足设备频繁的插拔次数和耐潮湿的连接器供应商与生产线是无价的。

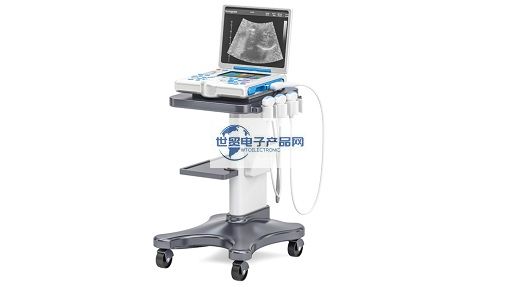

最常用到连接器和线缆的医疗设备便是超声波装置。超声波探头线组件通常使用从42AWG至36AWG的极细同轴线，从而来减少装置的本身的重量和体积、极细同轴线也能使超声探头变得柔软。特性阻抗匹配的极细同轴线将信号在超声波探头的发射器/传感器来回传送，因此信号线需要进行屏蔽以便避免EMI和串扰，并确保生成清晰的影像。单个超声波探头组件已经会用上多达192根或更多的独立同轴线，因此如何处理如此多的电线亦是一个重要的设计课题。
解决方法包括了将线线直接焊接于切换卡，采用板对板连接，或者直接焊接于其他类型得连接器。切换卡通常设计为小型PCB板，可以直接用于线缆连接，但是其背面也会设计有板对板连接器，以便切换卡能够在线缆和连接器之间进行连接。有一些连接器能够直接与线缆进行连接，这样就可以省去切换卡。比如，同轴连接器就是这样一种产品，能提供模组化的结构，既能支持直接焊接，也能允许探头先进行单独装配，再进行整体安装。能够方便产品的返工和维修，有效的避免产品的维修周期，提高整体成本优势。
内部连接器可以采用多个小Pin数连接器。但是，多通道的超声波探头组件则需要大Pin数的接口连接。在医疗应用领域，医护人员根据超音波检查类型，需要快速及轻易地由一个探头换成另一个探头。因此大Pin数的接口连接器都需要特别的设计来降低插入力，从而确保在使用时装配的便利性。

------------------------------------------------------------------------------------------------
1、I-PEX|日本第一精工生产的医疗电子设备线缆类连接器--小Pin数连接器:

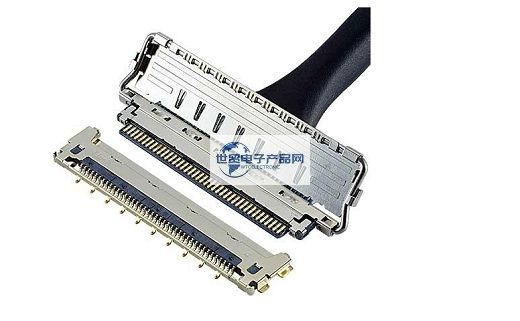

CABLINE®-CA II 系列极细同轴线对板连接器为0.4mm间距、组合高度为1mm（±0.1 mm）、具备360°全屏蔽金属盖并带锁扣、多重接地点设计以及卓越的20Gbps/lane高速传输时的信号完整性，为包括超声波探头在内的需要高速传输的设备提供了完美的解决方案。
超声波传感器一般是由安装在柔性电路上的压电芯片而制成。信号从芯片经由柔性电路板传至极细同轴线并往复传输。小型极细同轴连接器的应用，简化了柔性组件的构造，也能分拆极细同轴线组件，并在最后组装中将两个部件进行装配。线缆的一侧，也可以采用相同方法处理，采用可以焊接的连接器，一块PCB板，以及另外一个接口连接器。由此，电缆可以与焊接了嵌合连接器的PCB直接连接起来，之后此组件就可以进行包覆成型并安装于带有锁扣装置的硬件上，加强安全性。

2、I-PEX|日本第一精工生产的医疗电子设备线缆类连接器--MINIDOCKMINIDOCK® 系列连接器：

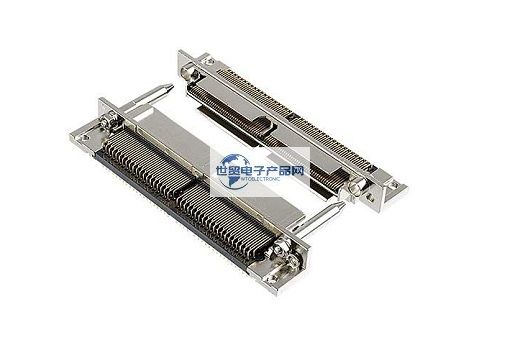

MINIDOCKMINIDOCK® 系列连接器可以应用于加固型扩展坞设备以及需要较低插入力的设备上，比如：超声探头组件使用的接口连接器。这些连接器都需要有非常坚固的压铸成型的本体结构，集成的导向机构，可选的防潮功能以及支持超过20，000次的插拔寿命。
虽然有不少连接器可供超声波设备研发工程师选择，但对性能的要求是不能妥协的。连接器的强度，便于使用，产品可靠性，卓越的信号完整性，高频度插拔耐久性这些参数都非常关键。随后，需要进行优化选择从而平衡产品应用需求以及产品的可实现性。

-------------------------------------------------------------------------------------------------
