I-PEX公司针对FPD(平板显示)产业用新型接口连接器的解决方案都有哪些？

I-PEX公司研发生产的CABLINE®-VS系列极细同轴线连接器为VESA®协会定义的LED背光面板行业标准的接口连接器，已经广泛应用于笔记本电脑行业10多年了。高新技术日新月异，对连接器接口也提出了新的需求以改善传输特性。因此，I-PEX公司新进开发了一系列的连接方案来满足现今以及未来的需求。

------------------------------------------------------------------------------------------------
1、需要新型连接方案的3大理由：
1.1.EMI干扰问题：

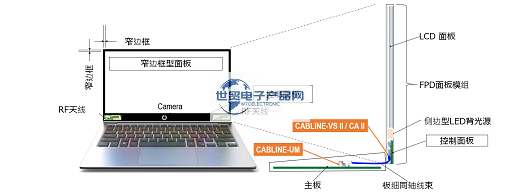

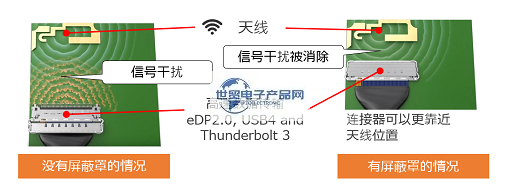

近年来，窄边框型的面板流行，因此对于控制用PCB板的利用率要求越来越高，一些必要的功能器件（控制器，射频天线，摄像模组）需要集成于一块PCB基板上。（如下图1） 这就会导致各种器件和信号间发生干扰问题。（如下图2）带有EMI屏蔽罩的连接器的推出，能够很好的解决这个问题。

1.2.面板接口需要超高速的数据传输：
显示面板的像素(2K->4K->5K->8K)以及刷新率(30 Hz->60 Hz->120 Hz)在逐步提升，面板行业的eDP规格也在不断更新，因此接口连接器必须支持更高速的数据传输要求。
eDP 规格 :
RBR (1.62 Gbps/lane)、HBR (2.70 Gbps/lane)、HBR2 (5.40 Gbps/lane)、HBR3 (8.10 Gbps/lane)、UHBR20 DP 下一代规格 (20 Gbps/lane)
1.3.除了面板以外，电子设备内部高速数据传输的需求：

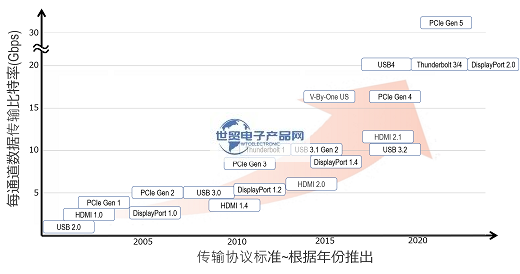

不同的数据传输标准趋于高速化越来越迫切（如下图）。比较流行的数据接口标准，像USB，Thunderbolt™和DP的规格都已经达到20 Gbps/lane的速率。

2、新型的设计理念满足下一代应用的极细同轴线连接器CABLINE®-VS II・CABLINE®-CA II:

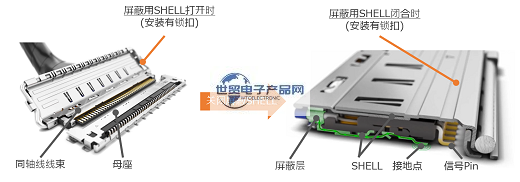

CABLINE-VS II・CABLINE-CA II 系列连接器都设计有360°全屏蔽结构，自锁型的水平插入式极细同轴线连接器。主要区别在于连接器的间距（VS II : 0.5 mm, CA II : 0.4 mm），高度（VS II : 1.2 mm max, CA II : 1.1 mm max）。贵司的应用需要线径相对比较粗的同轴线(极细同轴线45Ω AWG #36, 电子线AWG# 32)，那么请使用CABLINE-VS II系列产品。如果要求连接器的占板面积比较小，请使用CABLINE-CA II系列产品。受限于基板的大小，但是又有大Pin数需求，请使用CABLINE-CA II系列产品。

产品特点及优势：

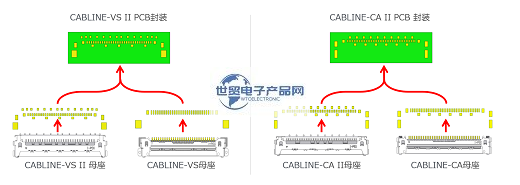

采用多点接地以及高度信号整合设计，适合于超高速数据传输，支持USB4, Thunderbolt™ 3, DP2.0 (20 Gbps/lane)（如下图1）;连接器自带360°的屏蔽罩机构，能够全方位防止EMI干扰，在有限的空间内完美地实现EMI泄露问题。机械自锁式设计，能够防止未完全插入情况，锁扣能够保证嵌合地可靠性;CABLINE®-VS系列 可以实装于VS II系列的PCB封装，CABLINE-CA系列 可以实装于CA II系列的PCB封装（如下图2）;CABLINE-VS系列，VS II系列，亦或CABLINE-CA系列，CA II系列的产品在同一PCB封装下能够并行进行性能评价和比较，客户能够根据实际应用的评价结果选择最优方案。

3、主板侧连接器的解决方案：

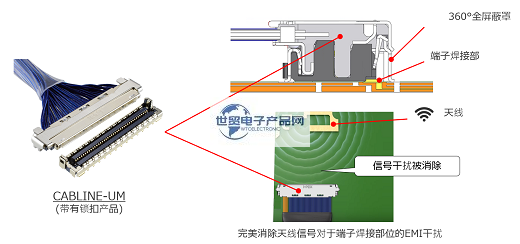

高速数据传输以及防EMI干扰的要求不局限于液晶面板侧，与液晶面板相连接的主板侧也是一样的要求。为了简化设计以及操作便利，笔记本电脑主板侧的连接器，一般采用90°出线的垂直插拔类型的产品。I-PEX研发生产的FPL系列（间距为0.5mm的极细同轴线连接器）曾广泛被使用。基于高速数据传输的需要，我们提供了垂直插拔类型的连接器的解决方案。CABLINE®-UM 是一款间距为0.4mm，90°出线垂直插拔类型的同轴连接器。具有360°防EMI屏蔽罩，可选的机械锁扣的特点，配合高度为2.20 +/- 0.15 mm（如下图）

产品特点及优势：
采用多点接地以及高度信号整合设计，适合于超高速数据传输，支持USB4, Thunderbolt™ 3, DP2.0 (20 Gbps/lane);连接器自带360°的屏蔽罩机构，能够全方位防止EMI干扰，在有限的空间内完美地实现EMI泄露问题。（如下图）;新型的机械锁扣提供足够的公母座保持力高.

-------------------------------------------------------------------------------------------------
