什么是板对板连接器？：
板对板连接器无需电缆即可在两个印刷电路板(PCB)之间建立信号连接。世贸电子产品网提供丰富多样的板对板选项，可满足您的特定需求，让您能够随心所欲地设计连接器，并在每种应用场景中都能实现理想的性能。
- 通过底座背面的通用PCB连接两个子插件板以形成背板系统。每个子插件板上的直角连接器通过垂直连接器连接到背板。背板在架顶式交换机应用或HHD集群中很常见。
共面 - 两个PCB板位于同一平面上并通过两个直角连接器相连接。
正交 - 两个相连接的PCB板保持相互正交。这有助于改善气流，并在实现脊叶结构的现代网络配置中极具实用性。
夹层 - 两个相连接的印刷电路板以固定距离保持平行。
信号 - 通用连接器。此类连接器的标志是提供开放式插针区域，通常适用于低电压和低电流应用场景。在开放式插针区域中，每个插针均提供独立连接，并且可以由最终用户来决定信号和接地模式。因此，此类连接器可以适用于大多数应用，但可能并不适合高性能应用。但Bergstak是此类别中的一款独特产品，可支持高速信号传输。
卡缘 - 只需一个连接器，因为公连接器将由PCB板上的电镀焊盘构成。类似于PCIe中的连接方式，卡缘PCB可以垂直连接至主PCB板，也可以采用共面配置进行连接。

------------------------------------------------------------------------------------------------
1、安费诺板对板连接器有哪些优势？：

1.1、信号完整性：
信号完整性一词用于描述互连的电气性能质量。互连的电气性能质量与功率损耗、反射和串扰有关。互连的功率损耗被量化为"插入损耗"，即信号在通过互连过程中损耗的功率。反射被量化为"回波损耗"，即从互连反射回发射器的功率。 串扰是指其他邻近信号产生的噪声，会降低信号性能。每个指标都有与应用相关的设计目标。这些应用通常基于特定协议或标准。
安费诺针对每种行业标准应用均提供了相应的板对板解决方案。XCede和AirMAX是性能卓越且久经考验的板对板连接器，可支持高达25Gb/s的背板、夹层、正交或共面解决方案。此类连接器的应用包括IEEE 10GBASE-KR、25GBASE-KR、OIF CEI-6G、CEI-11G和CEI-28G。ExaMAX和Paladin适用于25Gb/s至112Gb/s的连接应用场景。此类行业领先的连接器的适用行业标准包括IEEE 25GBASE-KR、50GBASE-KR、100GBASE-KR、OIF CEI-28G、CEI-56G和CEI-112G。此外，安费诺板对板连接器还适用于针对扩充卡或控制信号的PCIe应用。XCede和AirMAX适用于PCIe Gen 1、2或3。ExaMAX和Paladin应适用于PCIe Gen 4或更高版本。

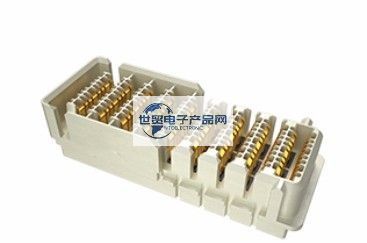

安费诺还提供Millipacs®系列连接器，这是一种2.00毫米阵列互连系统，采用硬公制配置，符合IEC 917 、IEC 61076-4-101、Telcordia GR-1217-CORE标准，可满足Compact PCI总线架构要求。内置丰富的功能，可在恶劣环境中稳定运行：双绞梅花触点、多种长度的热插拔排针、EMI屏蔽、编码、导向、高工作温度、可靠耐用等特性使其成为多个细分市场中的理想连接方案，包括工业、仪器仪表、医疗、航空、铁路、军事、航天、汽车和电信。
卓越的信号完整性也延伸到安费诺板对板连接器。安费诺夹层连接器以极小的堆叠高度提供行业领先的信号完整性。MEG-Array 56专为4毫米堆叠高度的56Gb/s连接应用场景而设计。Mini-cool Edge专门针对112G卡缘应用进行了优化。

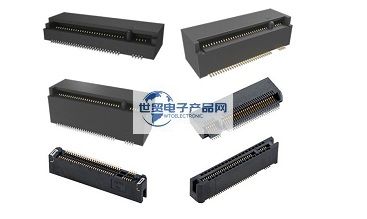

安费诺还提供Cool Edge系列连接器，这是一种高速、高功率卡缘连接器系统，可支持电子市场中的大多数板对板应用场景。此系列多用途解决方案符合多种标准，例如PCIe、SAS、SATA、Gen 4/5、OCP 3.0、EDSFF和Gen Z等，并提供夹层、共面、中板和背板等多种板对板配置。此外，此系列连接器还采用开放式插针区域设计，可支持热插拔，使其成为固态驱动器、NVMe SSD、企业数据中心、网卡和扩展卡等应用场景的理想方案。

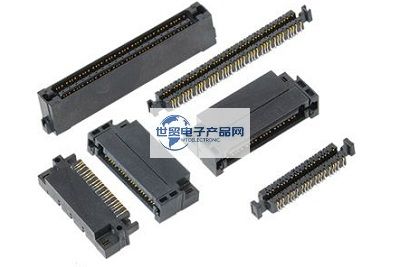

安费诺提供广泛的PCIe® Gen 4和Gen 5垂直连接器，包括表面贴装、通孔焊接、压接和夹板端接选项。此系列垂直和直角卡缘连接器采用1.00毫米间距，可在台式电脑、工作站和服务器上支持基于不同PCI Express®规范的信号传输。此连接器采用前沿设计，每个差分信号对可支持2.5GT/s (Gen 1)、5.0GT/s (Gen 2)、8.0GT/s (Gen 3)和16GT/s (Gen 4)的传输速率，甚至还可扩展至Gen 5 32GT/s。

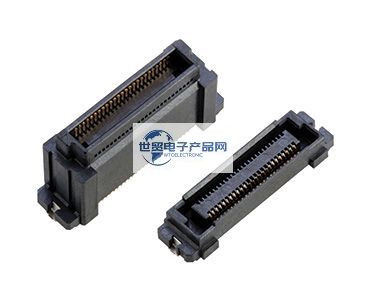

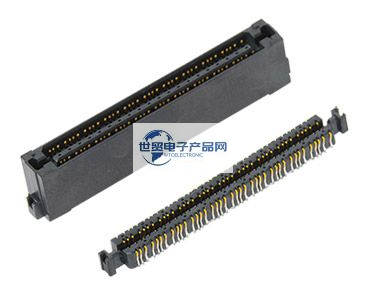

最后，Bergstak®系列是兼顾成本和性能的理想连接方案。此系列连接器支持超过32Gb/s的数据速率，并提供足够的插针来传输高速信号和边带信号。Bergstak®连接器提供0.4毫米至0.8毫米的间距、10至200个针位选项以及3毫米至20毫米的灵活堆叠空间，专用于工业、电信、数据通信、汽车和医疗领域。这一全面的产品系列还提供屏蔽版本。

1.2、密度：
密度是指单位区域内的差分对和其他信号的数量。如需计算密度，请用连接器的信号数量除以其占板面积。通常使用每平方英寸的差分对数量作为密度的量化指标。连接器的密度与其列间距及行间距直接相关。密度将随着间距减小而增加。随着SERDES BGA间距的减小，进一步减小连接器间距也是大势所趋。
安费诺针对低密度和高密度应用都提供了相应的板对板解决方案。针对注重单机架分离的应用场景，AirMAX、XCede和ExaMAX提供了强大的解决方案，可在每个连接器中支持多达128个差分对。BergStak® 0.8毫米连接器是一种全面、多用途且灵活的解决方案，专为高速和高密度应用而设计。还有一些应用可能需要在机箱内实现高密度，而不是前面板。针对这些应用，安费诺提供了细密插针间距连接器。代表性产品包括MEG-Array连接器（1毫米高速信号和接地阵列互连系统）和信号间距仅为0.4毫米的BergStak连接器。

1.3、堆叠高度：
堆叠高度是指夹层应用中两个堆叠互连板卡之间的距离。适用于夹层应用的背板连接器通常采用15毫米至55毫米的堆叠高度。采用此类堆叠高度的产品包括ExaMEZZ、InfinX和GIG-Array。BergStak®和BergStik®产品系列可以涵盖从3毫米到63毫米的广阔范围。但也有许多夹层连接器专门针对超低堆叠高度和超高密度的应用场景而设计。此类产品包括MEG-Array连接器和Chameleon连接器，两者的最小堆叠高度分别为4毫米和6毫米。其中，Chameleon连接器的间距仅为0.9毫米。

1.4、成本：
可以采用按件计价的方式来计算互连成本，这通常与每个差分对的价格相关。
安费诺提供经济实用的低成本板对板解决方案。久经考验的AirMAX和XCede解决方案提供高达25Gb/s的数据速率和极具竞争力的价格。ExaMAX VS是专门针对25Gb/s应用的入门级解决方案，可与安费诺最新的112Gb/s版ExaMAX配接。BergStak® Lite 0.8毫米连接器是一种经济型解决方案，采用闪金电镀，最多可插拔50次，提供40至100位规格（以20位递增）以及5毫米至20毫米堆叠高度选项（以1毫米递增）。

1.5、供应量：
作为一家超大规模(VLS)制造商，安费诺已经面向全球客户交付了超过100亿差分对的连接器产品，无论您身在何处，我们都有能力保证批量交付能力。

1.6、电源：

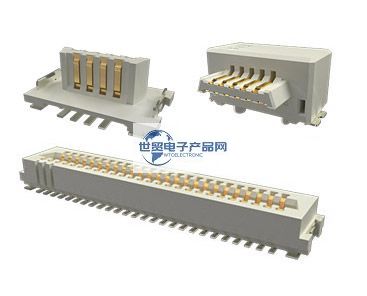

安费诺的许多连接器都内置了集成供电解决方案，或者您也配对使用我们的任何硬公制背板连接器与硬公制电源连接器，从而在高速信号旁实现超过100A的供电能力。在要求不高的夹层应用中，Chameleon连接器可以在每个触点上提供2.5A的载流能力。EnergyEdge™ X-treme连接器的双触点设计可支持12V/3000W的供电能力，并提供当今市场中首屈一指的线性密度。其触点数量是现有卡缘产品的两倍，可将线性电流密度提高25%。与eHPCE®相比，此系列的尺寸减小高达23%，可在相同的43毫米空间内承载3000W。此系列提供夹板、直角、直角共面和垂直配置版本。

-------------------------------------------------------------------------------------------------
